Envases (GRG)¶
El almacén de una nave se mide con dos cifras: los kilos que hay y los GRG que ocupan. Aquí, qué es un GRG, dónde se configura, dónde se declara y cómo se lee en el resto de pantallas.
🎯 Objetivo
Entender el circuito completo del envase: se configura en la ficha del residuo, se declara al cerrar la descarga, se ve en el stock de la nave y se descuenta al sacar el residuo hacia el gestor.
Qué es un GRG¶
Un GRG (Gran Recipiente para Granel; en argot internacional, IBC) es la jaula metálica de 1 m³ con burbuja blanca interior. El residuo llega del cliente en bidones, sacas o bolsas, pero en la nave se trasvasa, y solo hay dos formas de guardarlo:
| Modo | Cuándo | ¿Ocupa GRG? |
|---|---|---|
| En GRG | El caso general de casi todos los residuos | Sí |
| A granel (depósito) | Aceite (Vall d'Uixó, Madrid) y anticongelante (Madrid) | No |
| Otro / no aplica | Lo que no encaja en ninguno de los dos | No |
El modo depende de la NAVE, no solo del residuo
El mismo aceite va a depósito en la Vall d'Uixó y en Madrid, y a GRG en Cataluña y en Zaragoza. Por eso la ficha del residuo solo marca el valor por defecto, y la excepción se configura nave a nave en Modos de almacenamiento.
Cómo llegar¶

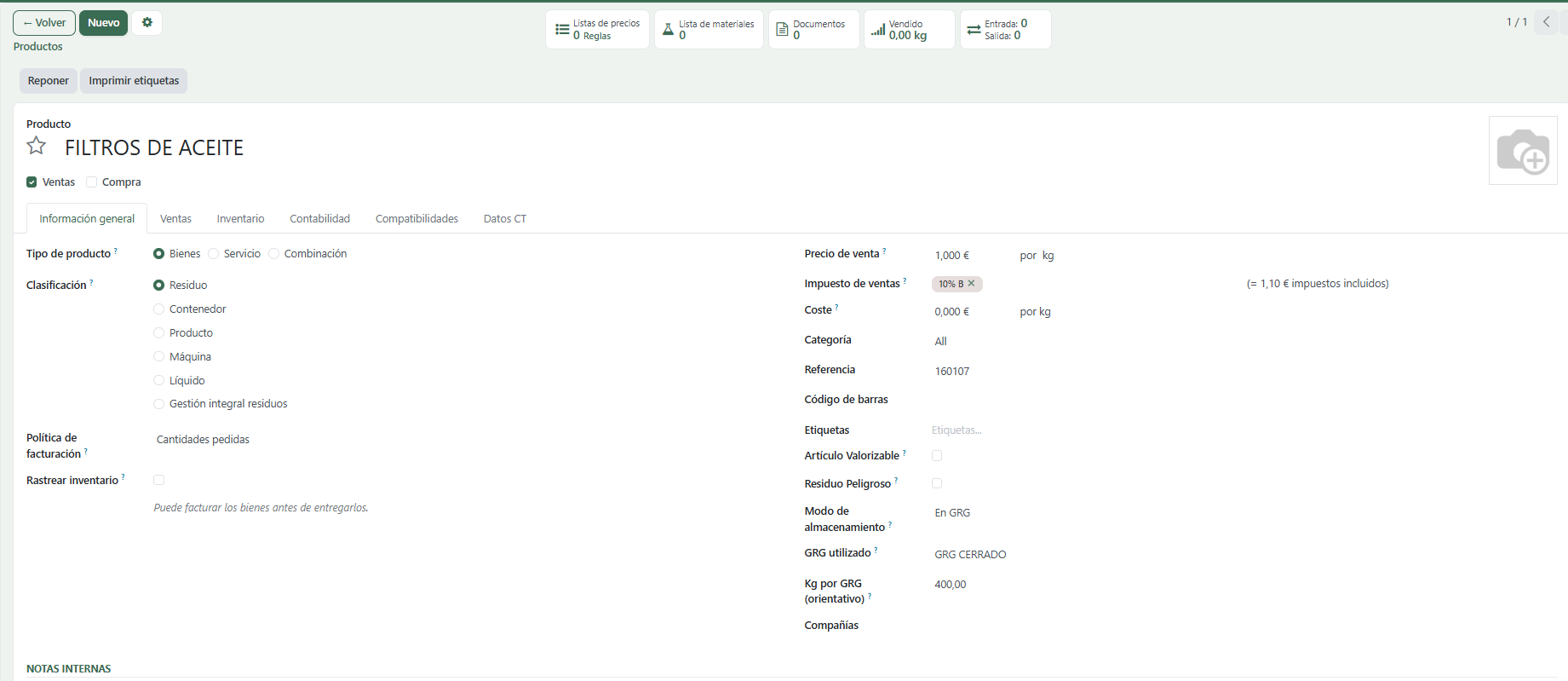

No es un menú: es un dato que aparece en varias pantallas. El punto de partida es la ficha del residuo, en Configuración logística → Dar de alta un residuo → pestaña Información general, columna derecha.
| Campo de la ficha | Qué es |
|---|---|
| Modo de almacenamiento | En GRG (por defecto) / A granel (depósito) / Otro · no aplica |
| GRG utilizado | El envase concreto (un producto de tipo contenedor) que se descuenta del parque de la nave |
| Kg por GRG (orientativo) | Cuántos kilos cabe esperar en un GRG lleno. Solo avisa, nunca calcula ni bloquea |
Los tres campos solo salen en residuos
Aparecen cuando la Clasificación del producto es Residuo, y los dos últimos solo si el modo es En GRG.
Las dos cifras: equivalentes y jaulas¶
Al descargar se declara cuánto GRG se ha llenado, con decimales. De ahí salen dos números que no son intercambiables:
| Cifra | Qué es | Para qué sirve |
|---|---|---|
| GRG (equivalentes) | La suma de lo declarado, con decimales: 0,25 + 0,5 = 0,75 | Saber cuánto residuo hay en formato envase y cuadrarlo contra los kilos |
| GRG (jaulas) | Los equivalentes redondeados al alza: 2,5 equivalentes son 3 jaulas | Ocupación real de la nave y parque de envases: un GRG a medias sigue ocupando un hueco entero |
Por qué se declara con decimales
Un GRG se llena entre varias descargas: hoy entra medio (0,5) y mañana el siguiente camión lo termina. Si hubiera que declarar jaulas enteras, el saldo se inflaría cada día.
El GRG se declara a mano, nunca se calcula
8.000 litros de aceite no son 8 GRG exactos: son «8,5», porque hay llenados parciales, mermas y jaulas que ya estaban a medias. El campo Kg por GRG (orientativo) solo sirve para avisar de cifras absurdas (declarar 3 GRG para 40 kg): deja una nota en el historial de la descarga y no impide validar.
El circuito completo¶
graph LR
A[Ficha del residuo<br/>Modo de almacenamiento] --> B[Excepción por nave<br/>Modos de almacenamiento]
B --> C[Descarga de ruta<br/>GRG ocupados]
C --> D[Stock actual<br/>kg + GRG]
D --> E[Orden de salida<br/>GRG que salen]
E --> F[Parque de envases<br/>disponibles]| Paso | Dónde | Qué se hace |
|---|---|---|
| 1. Configurar | Ficha del residuo | Modo de almacenamiento, GRG utilizado y Kg por GRG (orientativo) |
| 2. Excepción | Stock Naves → Configuración → Modos de almacenamiento | Solo para las naves que almacenan ese residuo de otra forma |
| 3. Declarar | Descarga de ruta | GRG ocupados por residuo, antes de validar |
| 4. Consultar | Stock actual | Columnas GRG (equiv.) y GRG (jaulas) |
| 5. Sacar | Órdenes de salida | GRG que se vacían o se lleva el gestor, y si va A granel |
| 6. Controlar | Parque de envases y Control | Cuántas jaulas quedan libres y qué no cuadra |
Acciones disponibles¶
| Acción | Qué hace | Disponible cuando |
|---|---|---|
| Fijar el modo del residuo | Cambia cómo se almacena por defecto en todas las naves | En la ficha del residuo, con permisos de configuración |
| Crear una excepción de nave | Ese residuo se almacena distinto en una nave concreta | Stock Naves → Configuración → Modos de almacenamiento, solo Administrador de almacén |
| Declarar los GRG ocupados | Da entrada al envase en el saldo de la nave | En la descarga de ruta, antes de validarla |
| Marcar «A granel» | Esa descarga fue a depósito: no se piden GRG | En la línea de descarga, mientras no esté validada |
| Declarar los GRG que salen | Descuenta envases del saldo (y del parque si se los lleva el gestor) | En la orden de salida, antes de marcarla como realizada |
| Ajustar el parque | Altas, bajas y ajustes de las jaulas en propiedad | Stock Naves → Parque de envases |
Qué NO toca el GRG¶
El GRG es un dato interno de gestión
El GRG no viaja a eSIR, E3S ni SDR, no sale en el DI, no cambia la carta de porte y no factura. La documentación oficial la sigue gobernando el kg documental del conductor. Corregir un GRG nunca disparará un reenvío a plataforma.
Preguntas frecuentes¶
Un residuo llega en tres tipos de contenedor distintos. ¿Declaro tres veces? No. El GRG se pide por nave y residuo: da igual en qué viniera de origen, porque en la nave todo acaba en el mismo GRG.
Marqué «A granel» sin querer. Mientras la descarga no esté validada, desmárcalo y vuelve a escribir los GRG. Al marcar A granel el sistema pone los GRG ocupados a 0 automáticamente.
Tengo kilos en stock pero 0 GRG. Es normal en el stock anterior a la puesta en marcha del control de envases. Sale listado en Control → Descuadres kg / GRG para que lo regularices.
➡️ Sigue por Modos de almacenamiento para configurar las excepciones de cada nave.
